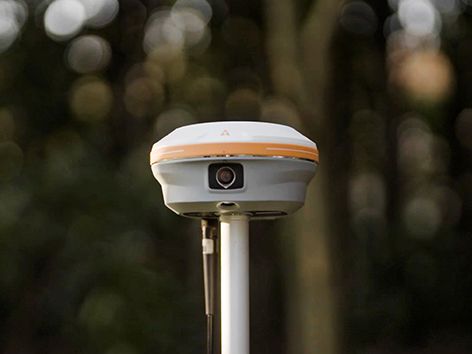

CHCNAV i93 視覺影像測量放樣+傾斜測量RTK衛星定位儀
產品優勢

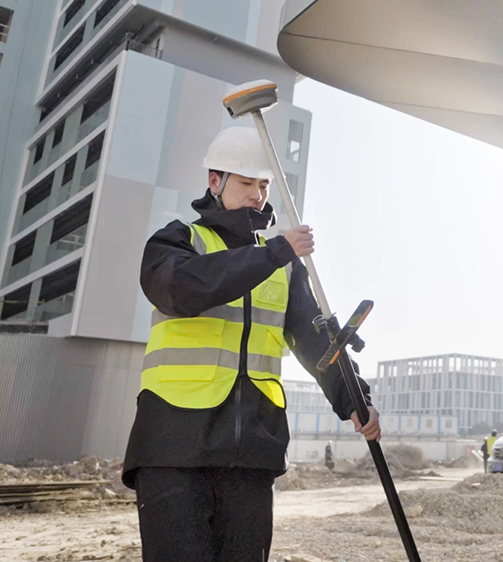

i93 Visual IMU-RTK GNSS 接收器結合先進的 GNSS、IMU 和雙攝影機視訊攝影測量技術，提供卓越的使用者體驗。其 3D 視覺放樣和偏移測量功能可提高施工工地的效率。它採用 CHCNAV iStar 演算法，使用多頻段 GNSS 通道和混合定位，在具有挑戰性的環境中實現可靠的精度，使其成為任何專案的多功能工具。
主要特點
視覺測量
雙攝影機擷取測量級 3D 座標，提高測量效率。
視覺放樣
透過清晰、醒目的方向性資訊進行引導。
3D 建模
動態全景視訊捕捉。
自動 IMU 技術
200 Hz Auto-IMU 用於自動極傾斜補償。

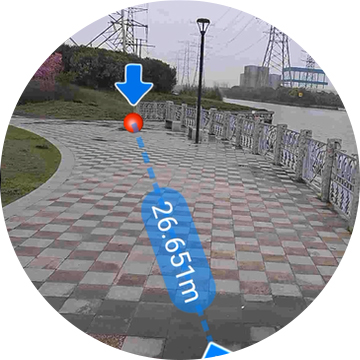

01 AR 視覺放樣
i93 攝影機提供身臨其境的 3D 視覺監視體驗。透過 3D 視覺視圖，測量人員可以透過清晰、醒目的方向箭頭和即時距離了解放樣點以及地面上直接標記的線。

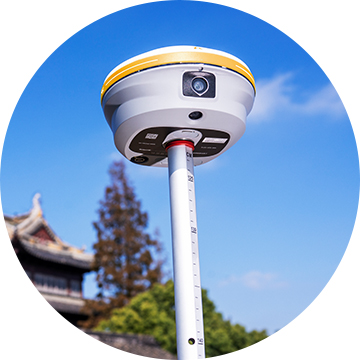

02 3D 視覺測量
i93 可以根據真實世界的視訊擷取快速提供測量級 3D 座標，從而可以輕鬆測量現場難以到達、訊號受阻或危險的點，例如立交橋下、屋簷下或電線桿附近的區域。

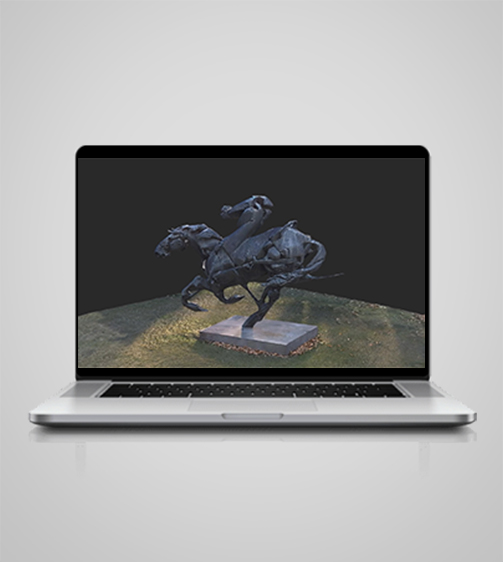

03 3D 建模
透過將無人機資料與 i93 的動態全景視訊捕捉相結合，輕鬆實現建築物和立面的 3D 聯合建模。與標準 3D 建模軟體的兼容性提供了靈活性和便利性。

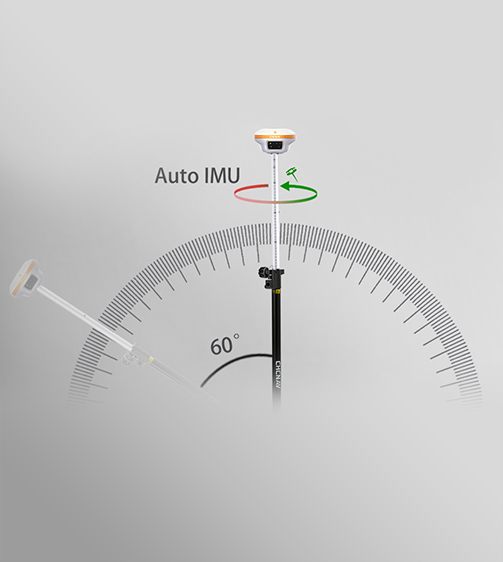

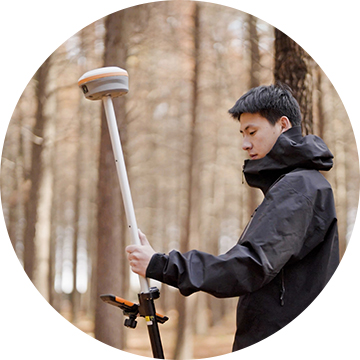

04 自動 IMU 技術
i93 的自動 IMU 提供簡單可靠的桿傾斜補償，在 60 度傾斜範圍內提供 3 公分以內的精度，無需手動初始化。

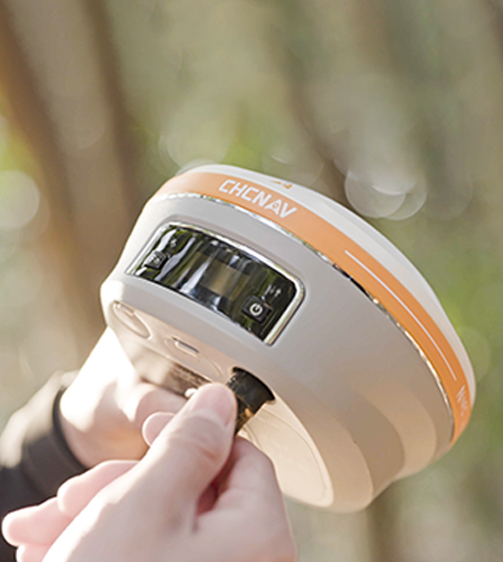

05 卓越的 GNSS 性能
透過 i93 的 1408 通道接收器體驗無與倫比的 GNSS 性能。 iStar2.0 演算法支援 GPS、GLONASS、伽利略、北斗、QZSS 和 SBAS 星座，在太陽活動頻繁的地區可提供超過 96% 的可靠定位率。

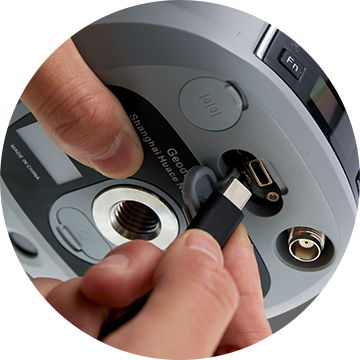

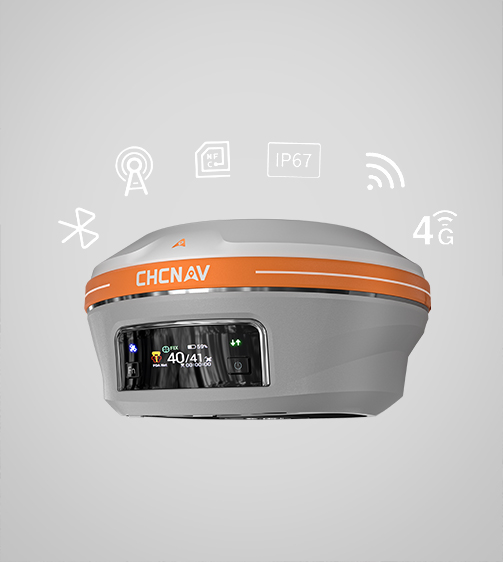

06 用途廣泛

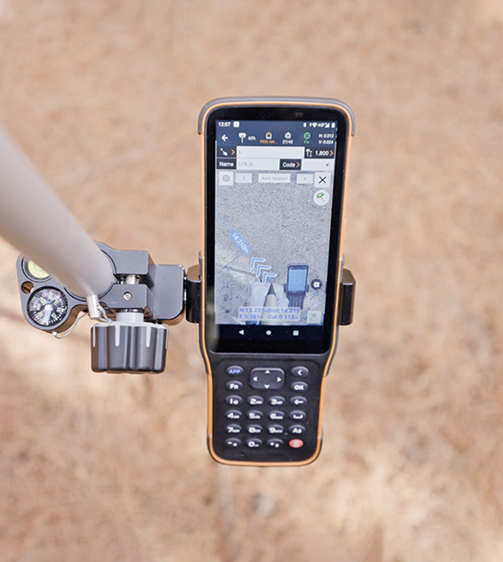

i93 提供測量員在任何專案場景中所需的所有連接功能。內建的 Wi-Fi、藍牙和 NFC 技術可確保與現場數據控制器的無縫連接。整合的 4G 和 UHF 數據機支援所有 GNSS RTK 測量模式。
地形測量
邊界調查
竣工測量
3D 建模
詳細規格
| 定位 |
|
|---|---|
| 感應器 |
|
| 定位儀規格 |
|
| 連接 |
|
瀏覽我們的常見問題解答
1. 視覺測量功能如何運作？
i93 的雙鏡頭可以從真實世界影片中提取測量級 3D 座標，從而能夠精確測量以前無法到達的點。
2. i93 支援哪些 GNSS 星座？
i93 支援 GPS、GLONASS、Galileo 和北斗星座，確保強大的訊號追蹤和高精度。
3. i93 等 GNSS 智慧天線如何管理訊號幹擾？
配備先進的濾波和訊號處理 GNSS 智慧天線，它們可以減輕多路徑效應、幹擾和其他來源的干擾。這確保了可靠的性能和準確的數據收集。
4. i93 IMU 初始化速度有多快？
i93 的 200 Hz 自動 IMU 技術無需手動初始化，可透過自動桿傾斜補償提供快速、準確的測量。
5. i93 的尺寸和重量是多少？
i93 的尺寸為 152 毫米 x 81 毫米，重 1.15 公斤，是適合現場勘測的堅固便攜解決方案。
6. i93 的電池壽命是多少？
i93 配備 9600 mAh 電池，可提供長達 34 小時的 RTK 流動站操作和長達 16 小時的 RTK 基地台操作。
